帶法蘭凸緣的電磁閥，客戶在法蘭口部會有一個臺階安裝蓋板和軸類，對于有臺階的內徑尺寸和圓度和中心孔同心度的要求是很高，另外有個難點就是這個止口的r角。

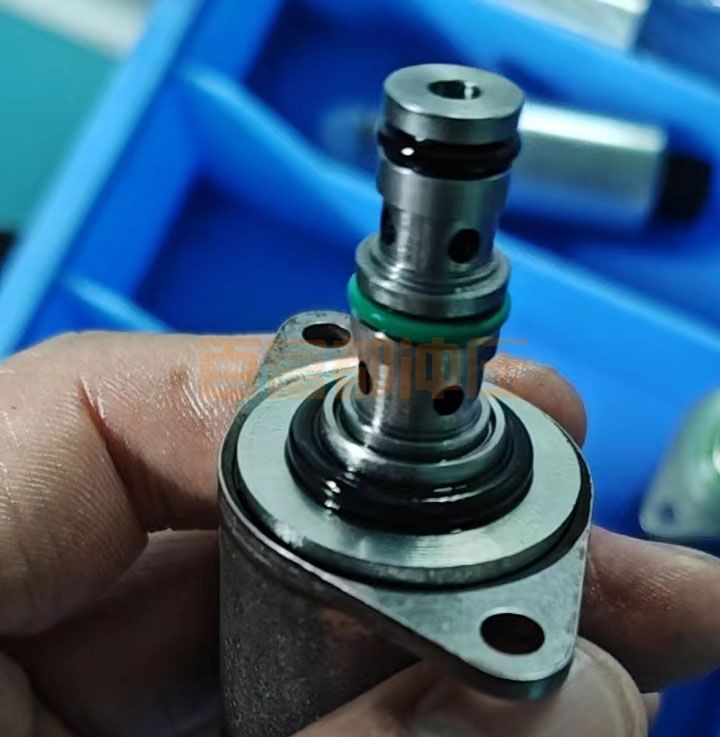

沖壓拉深，翻邊再壓平，這里的r角永遠避免不了，很多客戶很苦惱，只有選擇了留足夠的余量，車加工。車加工代價太高，因?yàn)樾枰咳魏尾课怀叽绨ǚㄌm平面都要車一刀，才能保證垂直、平行，同心等。另外車加工的光潔度難以和拉深的比。如下圖可以看到不好的r角的效果。

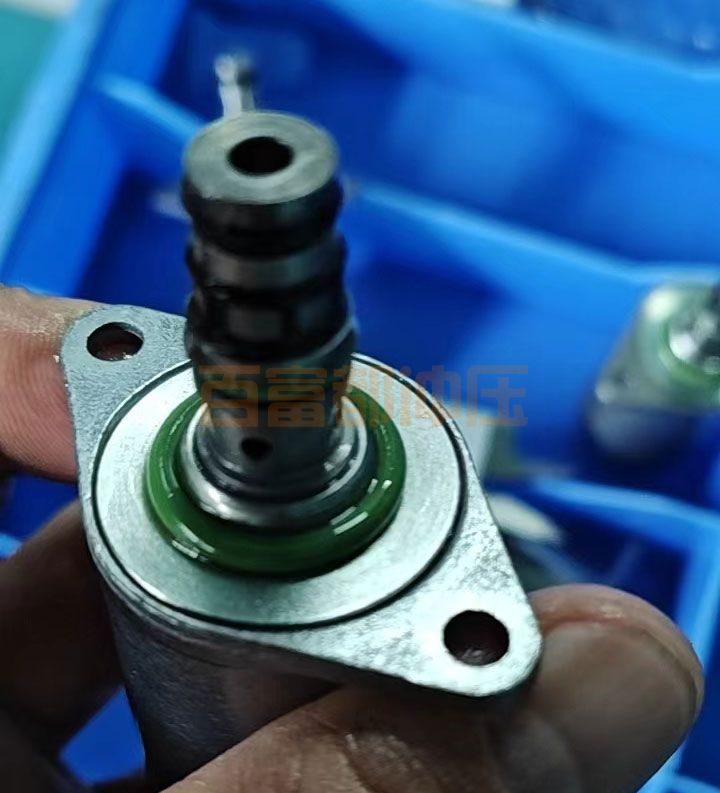

比較下r角整形到位的狀態，如下圖，

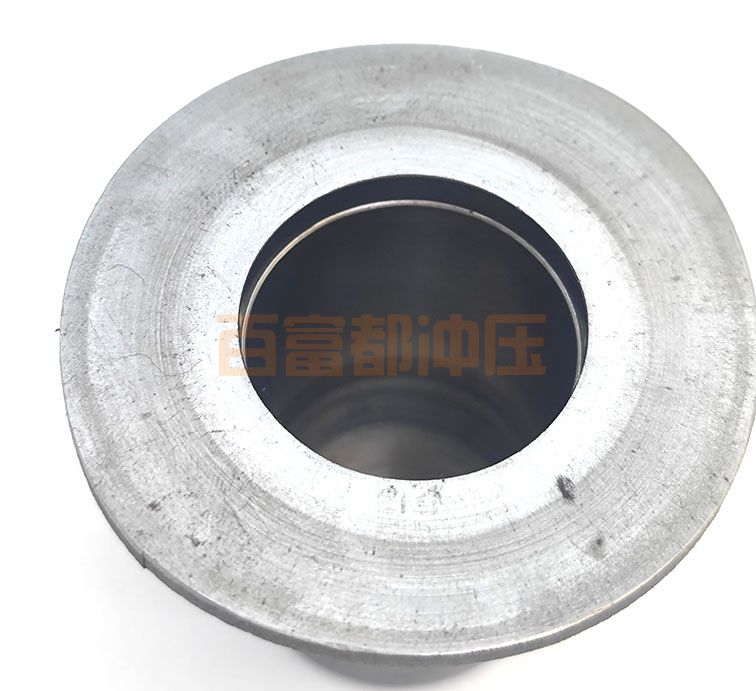

這個項目是德國托馬斯工程機械電磁閥，開關閥，比例閥上用的外殼。特點是沖壓法蘭切邊后，內部圓度和止口圓度的變形，還有止口r角問題，內部同軸度和同心度。

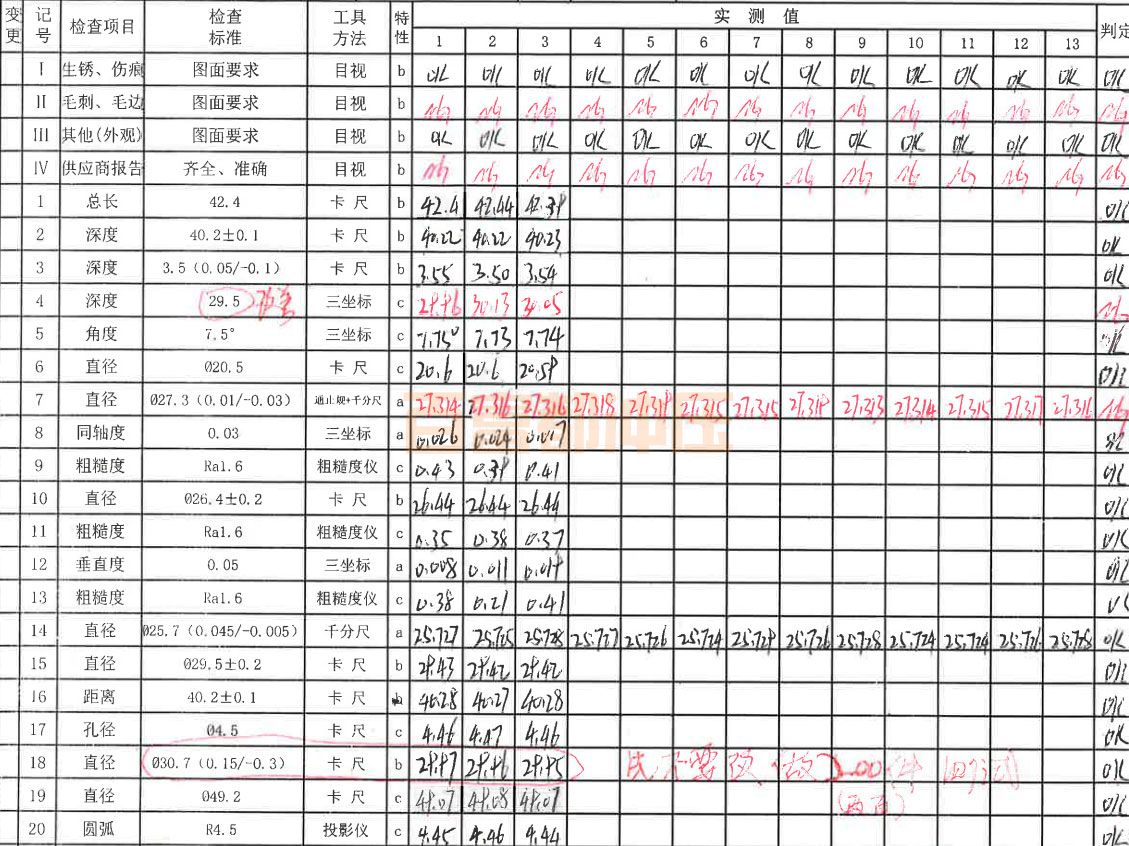

我司受恒立液壓的委托開發，經他們公司檢驗，同軸度在0.025左右，粗糙度遠遠小于圖紙要求，止口圓度7號尺寸和內部圓度14號尺寸，這2個圓度都是微米級別的，止口r角小于r1等非常好的效果。
